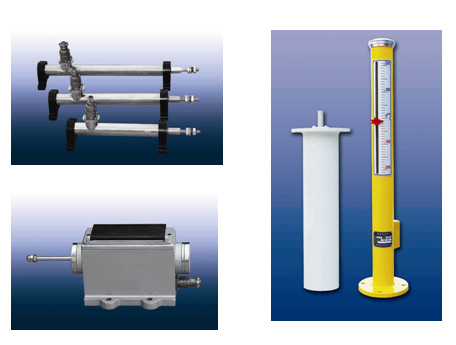

 TD系列線性差動變壓器式位移傳感器是一種高可靠性的LVDT位移傳感器。它可用于汽輪機汽缸膨脹，閥位開度位移測量。由于產品的耐用性和高精度性，因此它有著廣闊的應用范圍。
 測量原理
如圖所示，當一個鐵芯在螺旋線圈內移動時A與B之間的阻抗和B與C之間的阻抗產生變化。當A與C之間供給一恒定的電壓時，由于這些阻抗的變化是與鐵芯的移動成正比，即電壓的變化與鐵芯的位移成線性比例關系，所以取出 VAB、VBC的電壓差值即可測量出鐵芯的位移量。
技術參數
■ 行程范圍：
TDZ-1 閥位傳感器：0 ~ 20、35mm
TD-1 次閥位傳感器：0 ~ 20、35、50、100、150、200、250、300、350、400、500、600
TD-2 熱膨脹傳感器：0 ~ 25、35、50mm
UT-81 油箱油位傳感器：±100、±200、±300、±400mm
■ 勵 磁：1500Hz，10 ~ 20VAC
■ 線性阻抗：250Ω±50Ω（1500Hz）
■ 線 性 度：有效全量程的±1.5%
■ 使用溫度: -10 ~ 100 ℃
■ 相對濕度：≤ 90% 非冷凝
, |
