 磁滯式電纜卷筒驅動裝置由電動機、磁滯式聯軸器、行星減速箱、主減速箱、集電器和電纜卷盤組成。該系列產品采用了磁滯式聯軸器為同步差速機構，利用磁力耦合原理保證了電纜卷盤收放電纜的速度始終與移動式電氣設備同步。
磁滯式電纜卷筒是由電動機將動力傳至磁滯聯軸器，經行星減速箱、主減速箱二級變速后將放大的力矩傳至電纜卷盤。電纜卷筒工作時，電動機始終向收纜方向旋轉，當移動電氣設備朝供電電源點遠離方向行走時，通過對電纜拖拽克服磁滯聯軸器上磁場扭矩，使磁滯聯軸器內部永久磁鋼與感應盤之間磁場產生滑差，將卷盤上的電纜放下，由于磁力耦合的作用，保證了放纜過程中電纜始終處于張緊狀態；當移動電氣設備朝供電電源點運行時，電纜卷筒朝設定的卷取方向旋轉而收纜。通過調整磁滯聯軸器的工作狀態，電纜張力可任意調整。

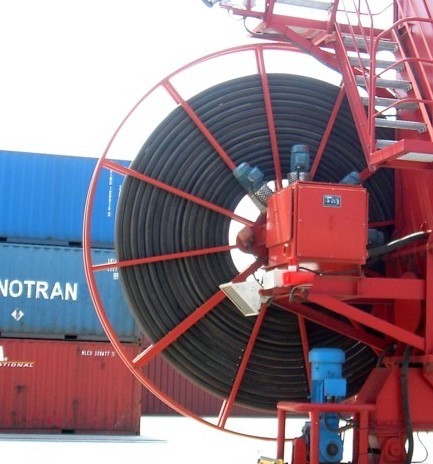

磁滯式電纜卷筒是為大型移動式電氣設備在兩個相對運動體之間傳遞動力電源、控制電源或控制信號的卷纜裝置。它廣泛應用于港口門座起重機、集裝箱起重機、裝船機、卸船機、大型龍門式起重機、塔式起重機等重型機械設備。
驅動頭數量：最大驅動頭數量為5個
卷筒旋向：面對卷盤R表示順時針為右旋，L表示逆時針為左旋
電纜卷筒不帶限位開關時字母“—X”不標出
使用條件:
1、海拔高度不超過2000米。
2、環境溫度：-20℃～+45℃。
3、允許在淋雨、濺水和無腐蝕性氣體塵埃的場所工作。
4、安裝部位最高振動條件為：5-13HZ，位移1.5㎜，13-150HZ時，振動加速度為10m/s2。
5、集電器箱保護等級IP54。
主要技術參數：
額定工作電壓380V、10KV
額定電流——配置Ⅰ型滑環的集電器單環承載額定電流為400A
——配置Ⅱ型滑環的集電器單環承載額定電流為63A
——配置Ⅲ型滑環的集電器單環承載額定電流為10A
——配置Ⅳ型滑環的集電器單環承載額定電流為160A
——配置Ⅴ型滑環的集電器單環承載額定電流為800A
單個驅動頭輸出轉矩調整范圍130～300Nm
重量——卷盤及集電器重量參見表2與表3
——單個驅動器總成(包括驅動電機、磁滯式聯軸器、行星減速箱、小傘齒輪)71㎏主減速箱裝配180㎏(裝配空心軸為細軸)或210㎏(裝配空心軸為粗軸) , |
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||
|
|
