 一、取樣冷卻器產品概述
爐水、汽水取樣冷卻器用于電廠電站、鋼鐵冶煉、化工、紡織，印染等鍋爐房爐水、汽水取樣冷卻化驗，品種系列有：蒸汽取樣冷卻器、爐水取樣冷卻器、給水取樣冷卻器、疏水取樣冷卻器、凝結水取樣冷卻器。鍋爐及熱力系統中的水、蒸汽大都溫度較高,而高溫不便于取樣、不便于測定。取樣冷卻器可以將爐水冷卻到（30-40度）、將蒸汽冷卻成水并冷卻到（30-40度）,便于操作人員安全取樣及達到冷卻介質溫度降到30-40度以下滿足中華人民共和國電力行業DL/T 457—91的標準，達到取樣化驗要求。
二、取樣冷卻器技術要求
1、取樣冷卻器冷卻水流量在500-700mL/min，冷卻介質溫度可以降到30以下。
2、 取樣冷卻器冷卻管均采用不銹鋼管,不能用碳鋼管或銅管,以免樣品被冷卻管的金屬腐蝕產物污染。
3、取樣冷卻器冷卻管可設計為單盤管或雙盤管（按介質參數及安裝空間設計）。
4、取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，取樣管采用螺旋蛇形盤管結構，并選用優質不銹鋼作為換熱管，具有耐高溫，耐腐蝕，使用壽命長，不污染樣品等特點。 根據樣品采集點的分部及集中，設計單臺取樣冷卻器和組合式取樣冷卻器便于同時對蒸汽，爐水，疏水，給水及除氧出水取樣。
5、取樣點分布位置
|
項目 |
取樣點名稱 |
取樣點位置 |
|
給水 |
除氧器給水管道 |
每根給水箱出口管 |
|
省煤器進口給水 |
省煤器進口 |
|
爐水 |
分段蒸發鍋爐爐水 |
按鍋爐參數要求 |
|
飽和蒸汽 |
分段蒸發鍋爐飽和蒸汽 |
|
再熱器 |
高低溫再熱蒸汽 |
|
過熱器 |
過熱蒸汽、減溫器蒸汽 |
|
凝結水 |
分段蒸發鍋爐凝結水 |
凝結水出口 |
|
疏水 |
加熱器疏水 |
加熱器疏水出口 |
|
疏水箱疏水 |
疏水箱疏水出口 |
|
暖風器疏水 |
暖風器疏水出口 |
|
生產回水 |
回水箱回水 |
每根回水管及出口 |
|
減溫水 |
自制冷凝水 |
自制冷凝水管 |
三、取樣冷卻器產品訂貨須知
1、提供取樣介質溫度、壓力、蒸汽、水、汽水混合物
2、冷卻介質溫度、壓力
3、對材質的要求（正常時冷卻管為不銹鋼，外殼體為碳鋼）
4連接方式及是否需要組合式
5、各進出口連接方式（法蘭、焊接等）。
四 : 取樣冷卻器產品規格型號
|
規格型號 |
不銹鋼盤管內壓力MPa |
適應溫度℃ |
冷卻面積m2 |
冷卻水參數 |
|
QYL-108/0.22 |
﹤10.5 |
100≈580 |
0.22 |
水溫＜32℃
水壓0.2～0.8MPa
流量≥1.5t/h |
|
QYL-133/0.26 |
0.26 |
|
QYL-159/0.32 |
0.32 |
|
QYL-219/0.38 |
0.38 |
|
QYL-254/0.45 |
0.45 |
|
QYL-273/0.54 |
0.54 |
|
QYL-290/0.66 |
0.66 |
|
QYL-273/0.69 |
﹤10.5 |
0.69 |
|
QYL-290/0.72 |
0.72 |

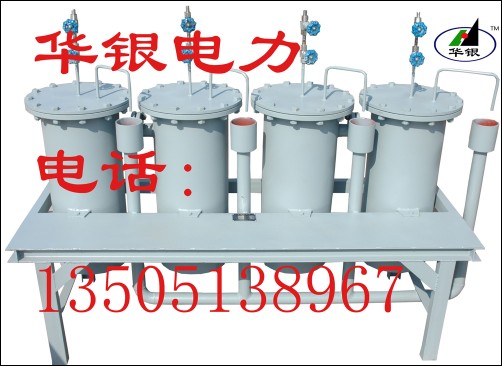

五、取樣冷卻器產品圖片 |
