| 產品名稱：UHDM-53-A磁敏電子雙色液位計 |
| 產品編號：— |
發布日期：
2015/10/27 |
| 產品產地：— |
產品規格：可根據用戶需求定制 |
| 產品商標：— |
 |
|
|
|
|
|
|

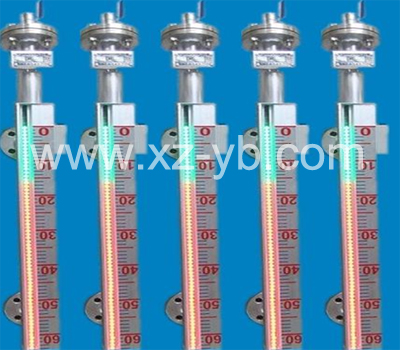

UHDM-53-A磁敏電子雙色液位計 |
| |
|
|
| |
UHDM-53-A磁敏電子雙色液位計是磁翻板液位計及雙色石英管的更新換代產品。
磁翻板液位計長時間使用易占粉塵，在鋼廠、化工廠、冶煉廠、水泥廠等顏色被粉塵覆蓋，光線差一點就不能看了，本公司研制的磁敏電子雙色液位計采用現代科學技術及當今先進的器件，能達到穩定可靠，具有較強的抗腐蝕性能。顯示采用LED超高寬雙色發光管組成光柱顯示體，采用紅綠顏色的變化體現出液位的高低，顯示液位的高度，遠距離觀察，刻度清晰可見，視角度大，產品具有智能程度高、系列化。
本公司研制的磁敏電子雙色液位計室內室外都可以應用，雨天既可以防雨，又可防雷。在惡劣環境下防腐及防爆；耐高溫、耐高壓；密封性好、防泄漏；無盲點，顯示直觀，測量范圍寬，適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位檢測。選用報警開關，可實現液位的上限、下限報警和控制。選用液位遠傳信號，輸出：4-20mA，可實現遠距離檢測，指示記錄和控制，直接可與上位機或PLC系流直接通訊。本系列產品可直接應用于電力、冶金、石油、化工、環保、船舶、建筑等各行的生產過程中，各種容器及鍋爐設備的液位測量與自動控制。
（一）UHDM-53-A磁敏電子雙色液位計的工作原理
在液位計本體內有一個浮子，浮子依據各介質的比重進行制造，浮子在運動中內部的磁鋼與容器內的液面處于同一高度，液位計的LED顯示標尺內部有磁敏傳感器，相互間產生電磁感應與轉換成相對應的電勢值，觸發相對應的電氣電路，液位上方通過LED顯示清晰的紅色，液位下方通過LED顯示清晰的綠色，紅色顯示汽相，綠色顯示液相，紅、綠燈交界處就是容器內的實際液位。
（二）UHDM-53-A磁敏電子雙色液位計的技術特點：
a. 該產品選用全不銹鋼制造，液位計顯示，報警開關，遠傳輸出：4-20mA與容器內的介質相互隔開，無泄漏，無磨損。適用于一、二、三類容器使用，對易燃、易毒具有腐蝕性的介質容器絕對安全可靠。
b. 該產品具有觀察視覺寬，可視遠、清晰�？梢约t綠光柱分明，適宜在光線暗的場合應用。夜間觀察更明瞭，同時可適用于電視監控用，效果十分理想。
c. 該產品適用面廣：用于低溫、中溫、高溫場合。
d. 該產品可輸出4-20mA，負載負力：大于250Ω，傳輸上位機、PLC自動控制及調節用。同時還可以配接報警開關，實現連鎖保護。
（三）UHDM-53-A磁敏電子雙色液位計的技術參數
1.公稱壓力：（MPa）：0.5、1.0、1.5、2.0、2.5、3.5、4.5、5.5、6.5、9.5、16.5MPa。
2.介質溫度：-45℃—380℃。
3.介質密度：≥0.45g/ｃｍ３。
4.法蘭材質為不銹鋼。
5.過程連接：多種尺寸和等級的凸面、凹凸面、槽面法蘭。
6.法蘭安裝中心距離：一般型（450—6000mm），大于6000mm可商議。
7.顯示范圍：法蘭間中心距離。
8.本體材質：304、316、PP、304內襯聚四氟乙烯。
9.顯示狀態：汽紅、液綠。
10.電源電壓：AC36V或AC220V。
11.遠傳輸出信號：4—20mA，負載：250Ω。
12.開關信號：一個，二個用戶定。
13.適用介質：水、蒸汽、酸、堿、油、氨、苯其他化學介質。 |
